ZGF固液分離器

性能規格
ZGF型自清式固液分離器性能規格：

型號	柵寬 (mm)	槽寬1 (mm)	安裝傾角 A	節能 P (mm)	柵片凈距 e (mm)	運行速度 V (m/min)	過柵流速 (m/S)	排渣高 h (mm)	井槽深 H (mm)	電機功率 (kW)	介質溫度 (℃)
ZGF 1000	300	A+100	60-80	100	1 3 5 10 20 30 40	2-3	0.5-1	600	訂貨單位決定	0.37-0.75	工程塑料-10—60不銹鋼-30—85
ZGF 1100	400
ZGF 1200	500
ZGF 300	600
ZGF 400	700									0.75-1.1
ZGF 500	800
ZGF 600	900
ZGF 700	1000
ZGF 800	1100
ZGF 900	1200									1.1-2.2
ZGF 1300	1300
ZGF 1400	1400
ZGF 1500	1500

工作原理

本設備利用一種特殊的耙齒，按一定順序裝配在齒軸上，形成一條封閉的耙齒鏈、該耙齒下部安裝在水體中。當轉動系統帶動齒鏈自上而下作勻速運動時，液體從耙齒隙中流過，雜物則由耙齒帶動分離出來。由于耙齒結構特殊，當耙齒攜雜物到達上端反向運動時，前后耙齒產生相對自結運動，促使雜物依靠重力下落,同時設備后面的一對膠板刷以保證每排耙齒運動到該位置時都能得到徹底的刷凈作用。

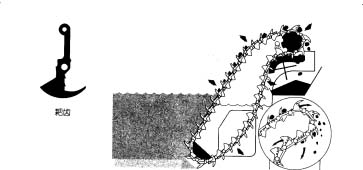

工作原理圖

安裝示意圖

技術參數及安裝尺寸表
按設備寬該機分為ZGF300-1500型，并聯機ZGF 1600-3000型。選型由過水流量、提升高度而定。同時根據所分離雜物的大小選配不同柵隙、節距的耙齒。

技術參數(mm)	設備寬度W0	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
	有效柵寬W2	W2=W0-160
	外型總寬W1	W1=W0+350
	有效柵隙b	1　　3　　5　　10　　20　　30　　40　　50
	耙齒節距t	100或150
	耙鏈線速度	約2m/min
	電機功率kw	0.4-0.75			0.55-1.1			0.75-1.5			1.1-2.2			1.5-3
安裝尺寸	安裝角度a	600 650 700 750 800
	渠寬W3	W3≥W0+70
	渠深H1	800-1000
	排渣高度H2	600
	導流槽長H2	L2=H1.ctg+600
	安裝總長L1	L1=(H1+H2).ctg+1400

注：該設備為非標系列產品，標準型按渠深1500mm，排渣高400mm，傾角60°計。
過水流量表

型號ZGF			300	400	500	600	300	300	300	300	300	300	300	300	300
柵前水深			1.0
液體流速(m/s)			0.8
過水流速m3/d	耙齒柵隙mm	1	1780	3090	4390	5650	6960	8270	9470	10830	12400	13390	14700	16010	17260
		3	3560	6030	8510	11290	13770	16240	18710	21340	23800	26290	28920	31400	34030
		5	4450	7850	10720	14120	17260	20660	23800	26940	30080	33480	36620	40020	42900
		10	5230	8890	12560	16220	19880	23020	27200	30870	34530	38190	41850	45510	49180
		20	8720	15690	22670	29650	36620	43600	48830	55800	62780	69750	76730	83700	88940
		30						47080	54930	60610	68010	75860	83700	88940	96780
		40						48830	55800	62780	69750	76730	87200	90680	101140
		50						52320	56670	65390	74110	78470	91500	95910	104630

維護、操作說明
設備安裝好后，接通電源，將控制轉換開關調節至手動位置，通電后觀察設備是否按箭頭指示方向指向運轉，如發現不符或異常現象，排除后，再通電運行。若將轉換開關旋轉至自動控制裝置，此時設備處于自動控制狀態，無需人工操作。
減速機在使用時必須加注潤滑油，并根據更換潤滑油的期限及工作小時及時更換潤滑油。
滾動軸承在投入正常運行后，每隔三個月需加注鋰基潤滑油，填充量為軸承內空隙的2/3。
經常檢查耙齒的損壞情況，超過一定數量影響撈污時，應更換耙齒。
訂貨須知
為減少客戶不必要的損失和麻煩，訂貨時應注意：
1. 參數所列技術參數表，確定所需固液分離器的規格尺寸；
2.備品、備件名稱、規格型號、數量；
我公司確保產品質量，實行三包。在保修期內（自提貨出廠之日起一年內）產品質量免費保修；保修期過后，酌情收取成本費用。
